續前文: [ 1080i 圓剛 HD遊戲錄影盒實作(上) ]

簡單好用的專業影像擷取盒！

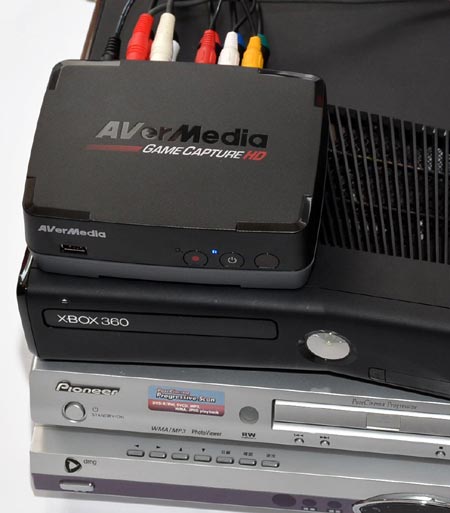

在前文中我們介紹了這部圓剛 HD遊戲錄影盒的架構以及配件等等。其實，不只是用在 PS3/XBOX/Wii 遊戲機上，只要是有色差端子輸出的影音設備，都可透過這部 HD遊戲錄影盒轉接到數位電視，同時便可進行側錄。像是家裡的 DVD/藍光播放機、有線電視機上盒、MOD機上盒、衛星電視等等都沒問題！連接這些設備側錄時，等於同時進行了影像擷取以及轉檔作業。電腦玩家都知道，藍光或是 DVD影片轉檔都相當耗時而且是專業的工作。因此這時用戶不再需要耗費好幾個小時的時間、而且也不用動用什麼四核心、八核心高速電腦以及高階顯卡便可立即產生可攜帶的 H.264 AVI 影片檔了！

如果常常因為忙著其他工作而無法收看自己喜愛的電視節目的話，這部錄影盒也正是一個電視錄影機，可以隨時將電視節目錄製為 H.264 AVI 檔案，不管要直接由錄影盒重播出來、或是由電腦上來觀賞都沒有問題！我們稍後也會看到這部錄影盒優異的錄製畫質，幾乎與電視播出的品質一樣！

即使這個錄影盒沒有開機運作，原本的機上盒、DVD等等設備的畫面便會直接 bypass 輸出到電視機，播映時也不會受到影響。

隨按隨錄、flash 隨身碟也行！

這部錄影盒前方面板就有錄影鍵、電源開關按鍵，平常玩遊戲或看電視時可直接按下錄影鍵便可立即進行記錄，因此就算不用遙控器也可隨時使用。錄影盒開機以後便會接管輸出畫面了，但電視螢幕上只會短暫幾秒冒出已經開機的訊息而已，不會干擾到原本的遊戲或電視播映。

用戶可以透過面板上的燈號來了解運作狀態。剛開機會有綠燈閃爍，開機OK後綠燈就會一直亮著。如果按下遙控器 MODE鍵切換到即時模式時，又會改為藍燈以提醒用戶。如果發現閃爍時則表示正在進行某些幕後動作，而錄影時紅色燈號也會閃爍。因此只要觀察燈號就可了解目前運作情形了:

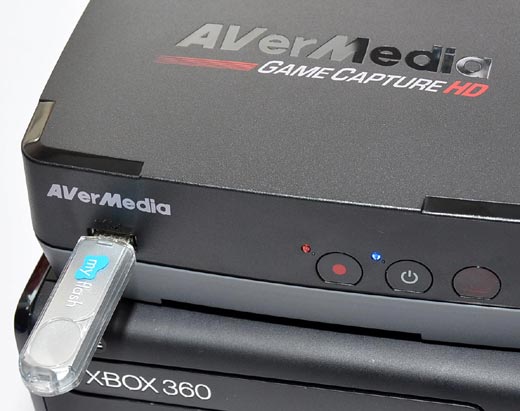

另外，除了使用 2.5吋硬碟錄製外，也可直接將影片/照片錄製到 flash 隨身碟中，這樣子如果要到電腦上觀看錄影的內容就相當方便了！

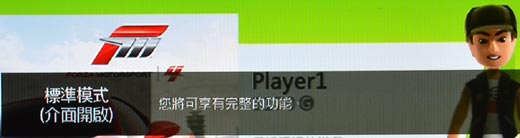

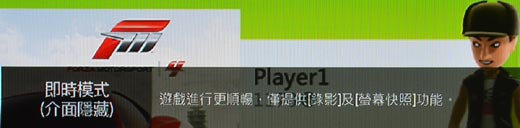

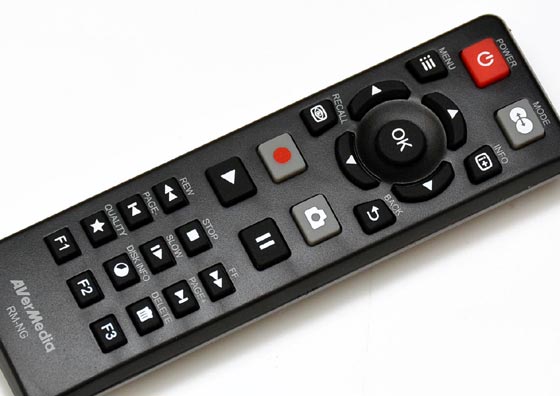

如果需要有更詳細的操作，可以使用搭配的遙控器。遙控器中央有專用的錄影或拍照鍵，下半部則是用來控制播放儲存在硬碟或隨身碟內容的快捷鍵，就跟一般 DVD播放器的遙控器差不多。上方的 MODE 選單可以切換完整模式或即時模式:

平常側錄時其實即時模式就足夠使用了。完整模式時可以開啟 MENU 選單進行更多的操作，以下我們將詳細介紹。

可選擇儲存的設備、錄製的畫質

進入 MENU 選單後除了可選擇操作語言、設定日期時間(錄影檔案的檔案都是用日期時間命名，因此最好正確設定)、電源管理(待命或自動關機設定)外，最重要的就是磁碟管理以及影像品質設定:

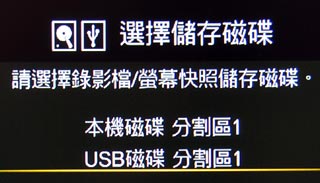

可選擇儲存在 2.5吋硬碟或 flash 隨身碟中:

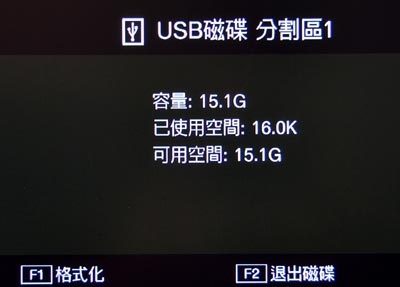

也可看到可用的儲存空間:

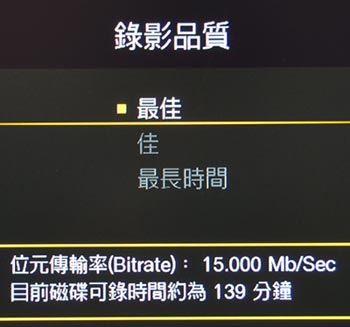

錄影品質方面，則有最佳(15Mbps)、佳(12Mbsp)、最長時間三種(10Mbps)，如果是用硬碟儲存的話，就放心的使用最佳模式以保存最佳畫質。像我們使用的 16GB 隨身碟在最佳模式則可錄製 139分鐘 1080i 影片，超過兩小時容量:

雖然沒有錄影畫面尺寸的選項，不過這部錄影盒會根據不同的訊號來源，自行採用 1080i 或 720p 或 480p 格式錄影。譬如如果接到 DVD 或有線電視機上盒時，便會自行錄製 720x480 尺寸。用戶無需擔心該如何設定的問題！

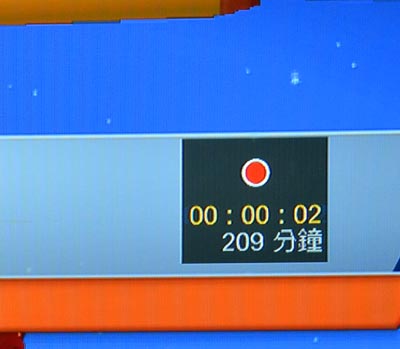

按下錄影鍵開始錄影後，完全不會影響正在播出的畫面，只會在螢幕右上角顯示開錄的秒數以及可錄時間:

再按一次錄影鍵就會結束錄影，等候錄影盒幾秒鐘的處理後，便會在螢幕上顯示已經錄製的長度。

這些訊息當然都不會加在錄製的影片上，只是單純顯示在螢幕而已。

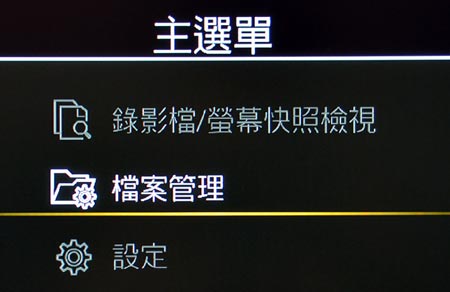

另外，也可由選單中直接進行影片播放與管理:

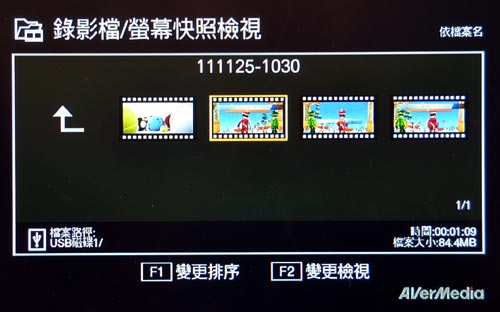

影片檢視時，這部錄影盒就搖身一變為播放器了！

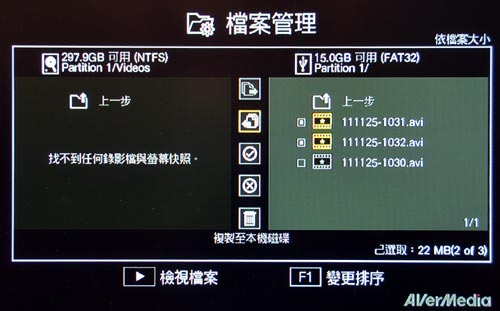

也可將硬碟/隨身碟上的檔案互相 copy，或進行刪除管理:

上圖左方顯示的是硬碟內容，右方則是隨身碟內容。不管是 NTFS或 FAT32 格式都支援！

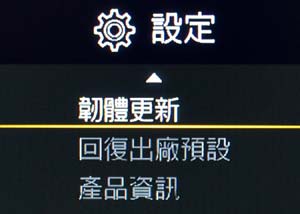

另外 MENU 選單還可進行韌體更新，我們在本文上集已經介紹過了！

實錄影片參考

以下我們提供圓剛 HD遊戲錄影盒的實錄影片供網友參考錄製畫面品質。我們分析影片資訊可看到，不管是 Full HD 或 720P 或是 480P格式，所錄製的影片都是 60fps 規格，因此畫面相當流暢。聲音部分則都是 128Kbps 的立體聲 MP3。由第一段的賽車影片可看到絲毫沒有停頓掉格現象產生！而用來錄製第四台電視畫面則相當清晰逼真，幾乎與電視播出的品質沒有兩樣！

以下影片我們都上傳到 Youtube 以方便網友即時觀賞。亦可下載原始檔案。所錄製的影片檔案格式都是 H.264 AVI 檔，使用 Windows 7 的媒體播放器就可立即觀賞了。但請注意影片版權，內容均屬各原創公司版權所有，此地僅供示範錄影使用，請勿進行其他用途！

1.
   由 XBOX 360 所錄製的 1080i 畫面 (1920x1088 60fps H.264 AVI)，下面 Youtube 播放時可自行選擇 240p, 360p, 480p, 720p 或更高畫質，播放 720p 或 1080i 時可能需要較高的電腦配備以及較佳的上網頻寬，若有停格現象請耐心稍候 Youtube 緩衝影片串流處理，播過一次之後再行播放便可相當流暢:





   下載原始影片檔(約 30MB)，按滑鼠右鍵另存目標

2.
   由有線電視所錄製的電視節目 480p 畫面 (736x480 60fps H.264 AVI)，下面 Youtube 播放時可自行選擇 240p, 360p, 480p 畫質:





   下載原始影片檔(約 13MB)，按滑鼠右鍵另存目標

3.
   由 DVD播放機所錄製的片段 (736x480 60fps H.264 AVI)，下面 Youtube 播放時可自行選擇 240p, 360p, 480p 畫質:





   下載原始影片檔(約 14MB)，按滑鼠右鍵另存目標
