1080i 圓剛 HD遊戲錄影盒實作(上)

分類: 遊戲 測試報導   11/18/2011   編輯部
[偉大的城堡-Great Castle]



圓剛(AVerMedia) 這款 Game Capture HD遊戲錄影盒(C281)可說是市面上相當獨特的影像擷取產品。一般的 VGA品質影像擷取設備其實已經是相當成熟的領域了,但免電腦就可使用、且硬體壓縮的 HD甚至 Full HD規格的影像擷取產品在市面上仍然是鳳毛麟角,更鮮有針對 XBOX 360/PS3/Wii 玩家推出的遊戲過程錄影裝置。因此圓剛這個 HD遊戲影像擷取盒,在還沒上市之前,就已經是詢問度相當高的產品了!只需要簡單的接上色差端子連接線,直覺的利用遙控器或機身上錄影按鍵操作,完全不影響遊戲進度與操控就可將遊戲所有過程即時記錄為 H.264/1080i 品質的影片,或是進行單一畫面擷取,讓過關/得分的記錄也能快速的分享給親朋好友來炫耀!

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

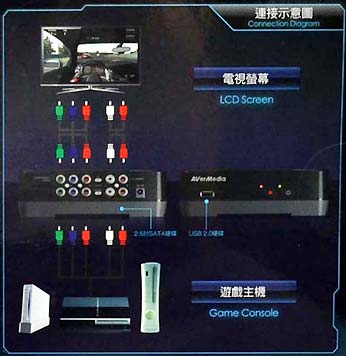

在包裝外盒背面也畫出了連接示意圖,可看到從遊戲機到這個錄影盒、以及數位電視的配線方式,安裝其實相當簡單,各種接頭都有不同顏色區別,就算不看說明書也能自行快速安裝:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)


其實,圓剛 HD遊戲錄影盒除了可以擷取遊戲機的畫面外,只要是支援色差端子輸出的設備,也能利用這款免電腦的外接盒來錄製畫面,像是 DVD甚至藍光播放機都可支援,並不會限制輸入訊號的來源是否是遊戲機或影音播放器。或許在這個 HDMI 流行的年代大家都忘了色差端子(Component Video Connector)的存在;大部分液晶電視甚至傳統電視都支援色差端子輸入,而只要不是太陽春的 DVD/Blu-ray 播放機也都會支援色差端子輸出。純類比的色差端子雖然不同於數位傳輸的 HDMI ,但其實也支援 480i 到 1080i 甚至 1080P 影像格式,不過由於聲音透過 RCA端子傳輸因此只有立體聲道而已。

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

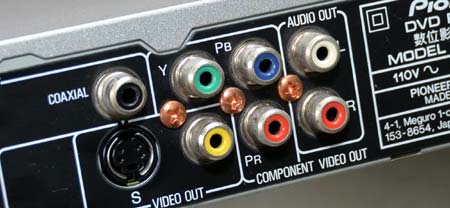

色差端子(YPbPr)也是許多家用影音器材的標準配備
(本圖為一般 DVD播放機)

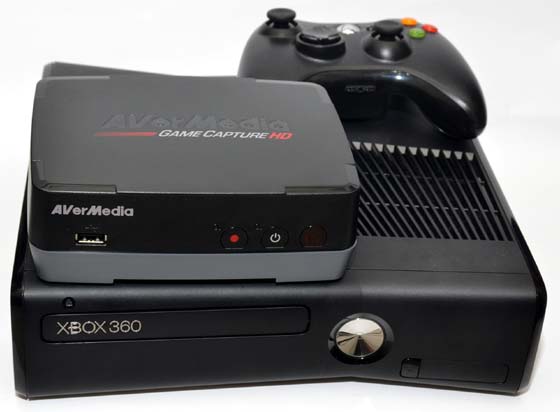

圓剛 HD遊戲錄影盒體積尺寸則相當迷你,同樣的黑色系放在 XBOX 360 遊戲機上簡直就像是 XBOX 的附屬裝置:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)
(出貨配件中不含上圖的 XBOX 360 與遊戲控制器哦!)

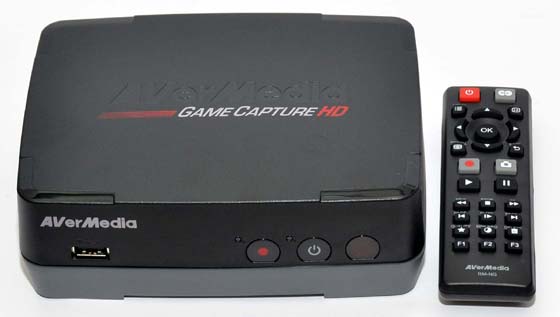

這個遊戲錄影盒除了機身主體外,還附上一個多功能遙控器:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

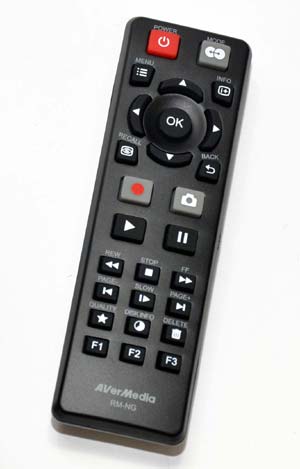

遙控器上其實也有電源鍵、錄影鍵,還有更多的控制按鍵:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

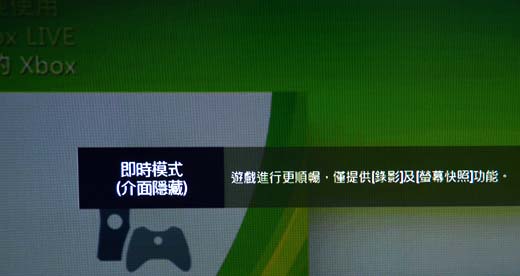

最右上方的 MODE 按鍵,可切換到即時模式(介面隱藏)或完整介面模式,如果只是為了側錄遊戲過程時,即時模式最適合使用!

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

這麼簡潔的介面設計配合硬體壓縮技術,讓遊戲進行同時不會與擷取壓縮處理產生時間差,玩家也就不用擔心這個錄影盒干擾遊戲本身的進行!這樣的技術比起一般軟體壓縮的電視棒擷取畫面時可說是跨世代的進步!我們稍後也會驗證擷取畫面品質的優異。

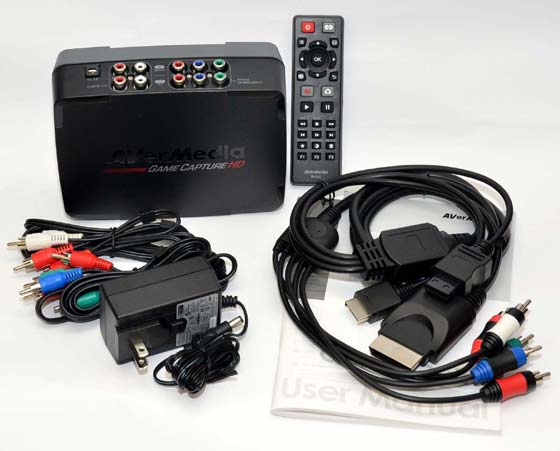

標準配件除了上述的遙控器、電源變壓器(12V/1.5A)外,還有說明書、兩套色差端子+AUDIO音源線:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)


上圖左方的色差端子+AUDIO音源線是用來連接到數位電視使用。右方的端子則是連接到遊戲機使用。

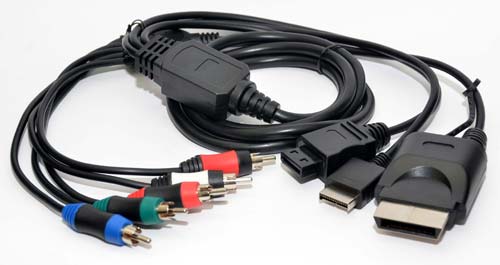

這個連接到遊戲機的色差端子還附上了各種接頭,包括 XBOX 360接頭(最右邊)、PS3、Wii 等等:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

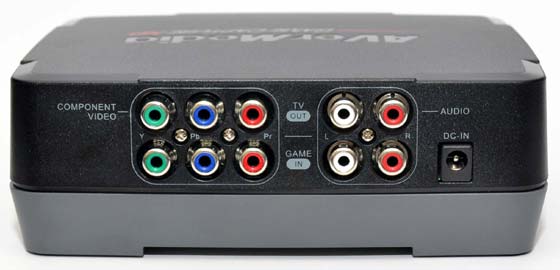

所有端子都由機身後方接出,如下圖上面那排(TV OUT)是連接到電視來監看或使用遊戲機畫面,下面那排(GAME IN)則是連接到遊戲機主機,也就是利用上圖的端子來連接:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

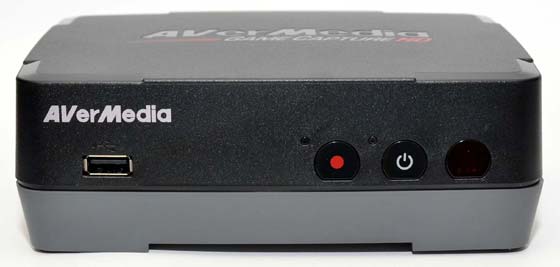

機身前方則可看到 USB-port,錄影鍵、電源鍵,最右方則是遙控器紅外線接收處:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

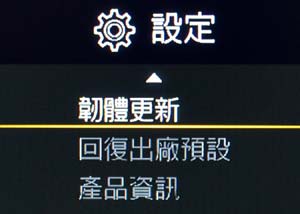

這個 USB port 可連接一般 Flash 隨身碟甚至 USB 2.0外接硬碟,用來儲存錄影/畫面資料。另外還有一個重要用途就是:更新設備的韌體!用戶可先由官網下載最新韌體檔案放在 Flash 隨身碟根目錄,插上隨身碟後由設定選單就可立即換上最新韌體!下載網址如下:

http://www.avermedia.com/avertv/tw/Product/ProductDetail.aspx?Id=521&tab=APDriver

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)


[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

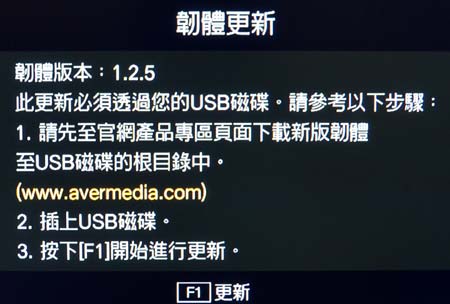

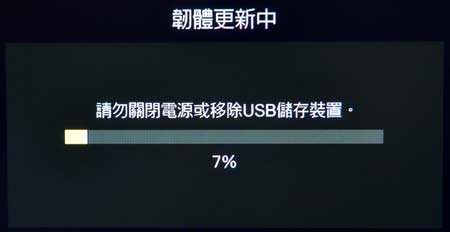

更新期間也要注意不能斷電或取下隨身碟:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

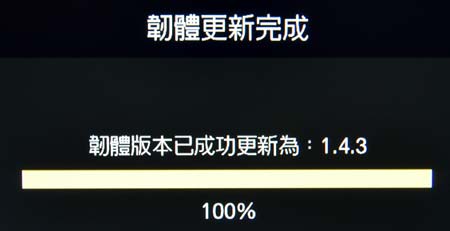

只要幾分鐘就可完成更新了!圓剛發佈新韌體速度也相當快,我們上週拿到全新產品時還是 1.2.5版本,這禮拜就更新到 1.4.3了!

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)



機身背面則還有玄機:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

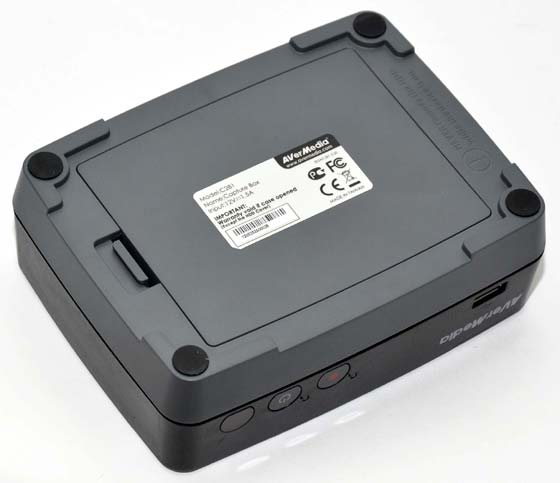

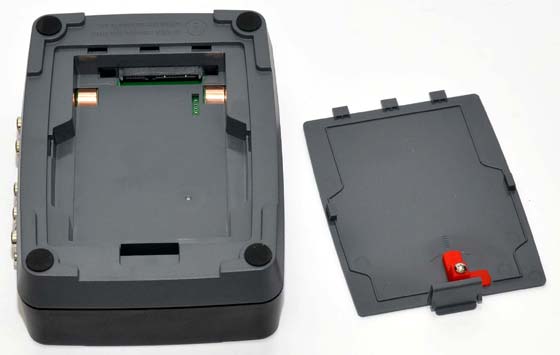

開啟護蓋後,可看到 2.5吋 SATA硬碟的擴充槽!

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)


[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

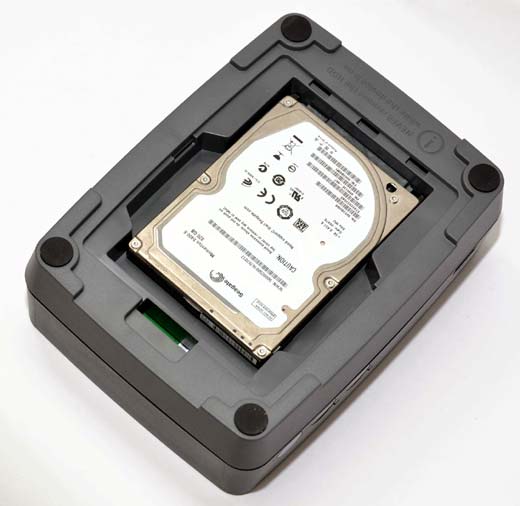

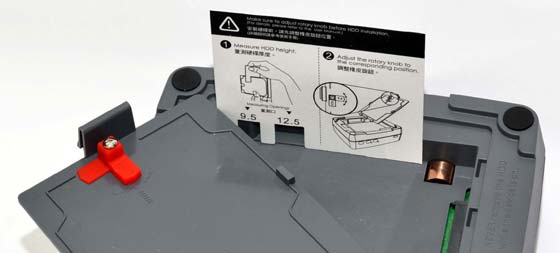

出貨時還附上一個便條卡,提示用戶可使用 9.5mm標準厚度硬碟,也可以使用 12.5mm較厚硬碟。許多早期或大容量(750GB/1TB) 2.5吋硬碟都是 12.5mm厚度:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

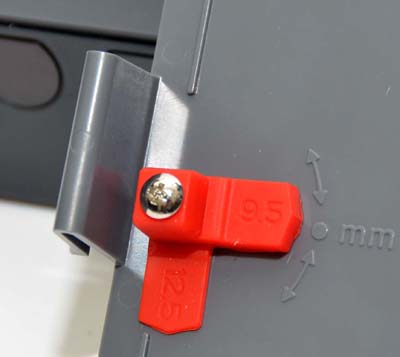

但針對不同硬碟,要把那個紅色墊片撥到正確的位置才能緊緊壓住硬碟達到固定的效果:

[AVerMedia] 1080i 圓剛 HD遊戲錄影盒實作(上)

待續: 實作與錄影品質參考
