PhotoFast CR-9000: DIY 高速 SSD！

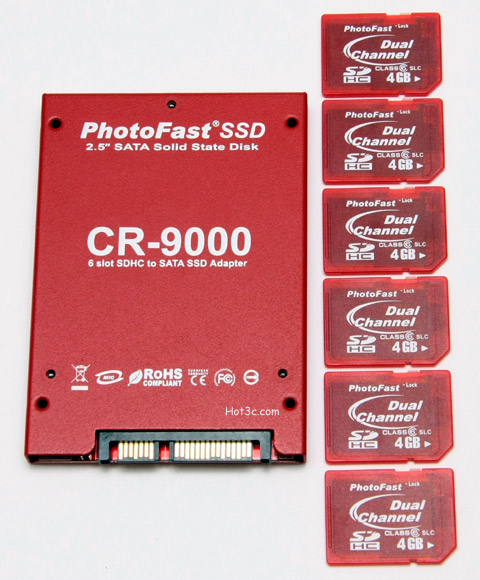

CR-9000 最多可插六張 SDHC

PhotoFast 這款 CR-9000，並不是真正的 SSD，嚴格來說應該說是可以將 SDHC 記憶卡串接成 2.5吋規格 SSD 的轉卡，讓買不起 SSD 硬碟的朋友，也能透過 DIY 方式享受到 SSD 高速的樂趣。

相較於一般 SSD，CR-9000 有下列特色:

• 最多可串接六張 SDHC 記憶卡，但也可使用 1~5 張的任意組合。

• SSD 硬碟容量就是所有記憶卡的總和(假設每張記憶卡容量都相同)。

• 由於使用 RAID 0 方式進行串接，因此存取速率幾乎就是記憶卡速率乘以串接張數 (假設每張記憶卡速率都相同)。
  譬如如果單張記憶卡可達 20MB/sec 速率，使用六張的組合時，SSD 速率便可達 120MB/sec之譜！


Why SSD?

SSD 可說是 2007-2008 年最夯的 3C 新產品，而隨著 Flash 記憶體價格持續崩盤、
低價電腦(NetBook)如雨後春筍般崛起，SSD 熱潮也勢必將延燒到 2009年。

低價筆電大都採用模組形式的 SSD

SSD 是固態硬碟(Solid State Disk)簡稱，可說是下世代電腦硬碟的接班人。
像 EeePC 之類的低價電腦，乃是以模組形式將 SSD 直接附加在主機板上，
但也有許多業者推出 1.8吋、2.5吋標準硬碟尺寸規格的 SSD，讓一般筆電、PC、甚至行動硬碟亦可直接安裝使用。

相較於傳統硬碟，SSD 有下列的優勢:

• 耐震防摔: 傳統機械式硬碟最怕震動或摔落，SSD 由於是純電子式設計，除非拿鐵鎚直接敲打、不小心泡水、
  或刻意從高樓樓頂丟下，否則不管開車或走路時使用、或是不小心從桌面掉落，都不用擔心會影響到 SSD 的電路或資料。
  這樣的產品，正適合行動族隨時隨地操作使用。

• 重量輕盈: SSD 不需要機械式讀寫頭或磁片，內容只是一片單純的電路板，因此重量相當輕盈。對
  講究減重的 Notebook 而言，恰恰是最佳的零組件拍檔。

• 存取速率還有大幅發展空間: SSD 存取速率決定於所使用的 Flash 記憶體種類(SLC, MLC)，
  而高階產品經常可超過 150MB/sec 速率、甚至達 200MB/sec，已經逼近 SATA 3Gb/s定義的最高速上限，
  SATA 組織還特別因應 SSD 而制定出更高速的傳輸標準(6Gb/s)。傳統硬碟則需要靠著高轉速(7200rpm, 甚至萬轉)來提昇效能，
  而萬轉速率大概就是 2.5吋產品的極限了。

• 無噪音、低發熱: 傳統硬碟也是筆電或 PC 的噪音、發熱主要來源之一。SSD 存取資料時完全無聲靜音，也不像高轉速硬碟會帶來高發熱。


不過，SSD 昂貴的價格(價格與存取速率幾乎成正比)，也是目前無法普及的最大難題。一般預測至少在三年內，SSD 都不太可能
降到與同等級硬碟相同的價格。不過業界也開始推出較低速率的 SSD，或是混合 MLC, SLC 的 SSD，企圖壓低價格吸引用戶率先體驗使用。

###

CR-9000 特色速寫

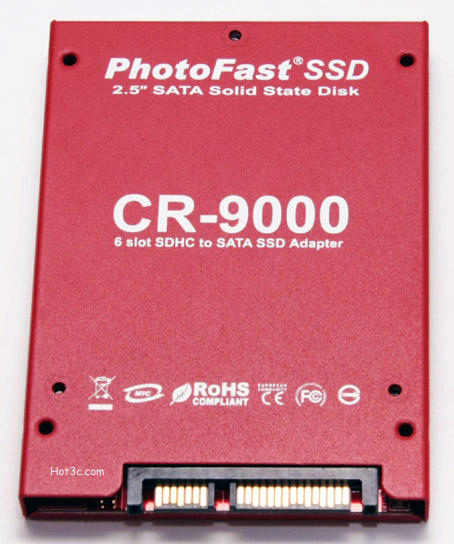

PhotoFast CR-9000 外觀與一般 SATA 介面 2.5吋硬碟相似，但鮮紅色外殼相當搶眼。外殼也經過磨砂處理，不用擔心沾染指紋。

CR-9000 為標準 SATA 介面

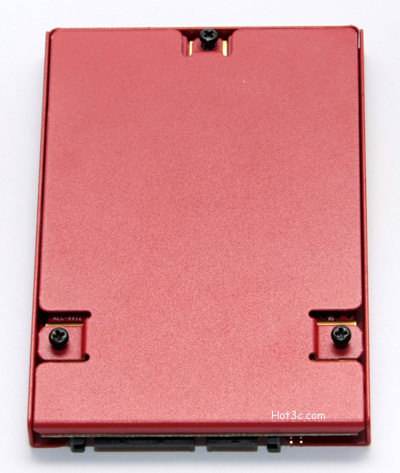

要插入記憶卡則必須拆開後蓋。但不用擔心，只需轉開三顆小螺絲便可輕易開啟後蓋。

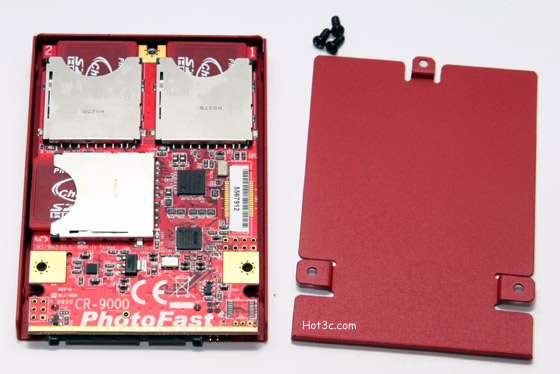

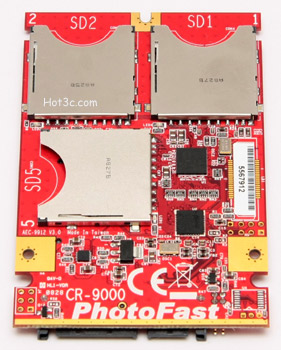

開啟後蓋，便可看到附有記憶卡插槽的電路板，單面可插三張 SDHC卡，共可插六張。

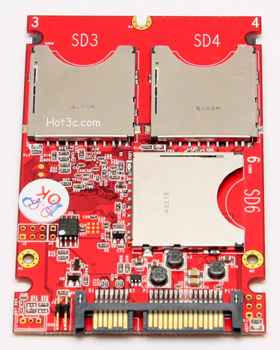

也可以只插 1, 2, 3, 4 或 5張，但必須依照編號順序 (SD1, SD2, ... SD6)。插槽附近都有標示編號，
要注意同一面並不是 #1~#3 而是 #1, #2, #5。

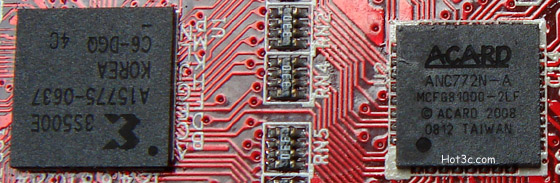

仔細觀察電路板上的控制晶片，可發現是 ACARD(信億) 的 ANC772N-A。從 ACARD 官網可看到
這顆控制晶片可支援到單槽 32GB SDHC，此時若插滿六張卡，記憶容量便高達 192GB，可惜
我們手上沒有六張 32GB SDHC 可測試。

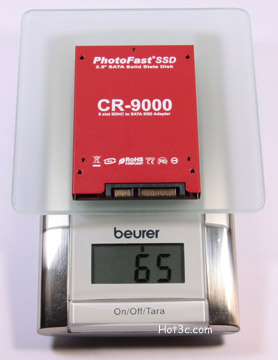

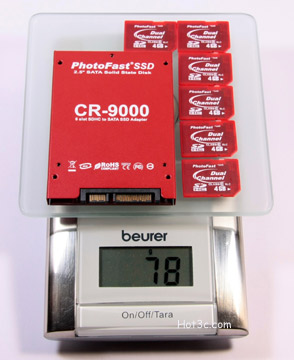

CR-9000 淨重只有 65g (未插卡時)，即使插滿六張記憶卡，重量也只有 78g。

###

SSD 實測

以下我們搭載 PhotoFast 4GB class 6 SDHC(SLC) 記憶卡進行實測。測試平台是
Asus P5B 主機板、E6600 CPU、2GB DRAM。這張高速的 SLC 記憶卡，

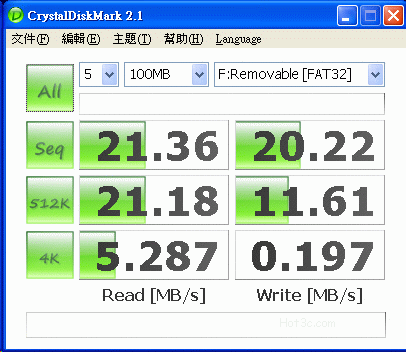

使用一般 USB讀卡機測試時，便可達 20MB/sec 以上的高速讀、寫速率:

使用一般 USB 讀卡機時，這張 4GB SDHC 便有高速效能

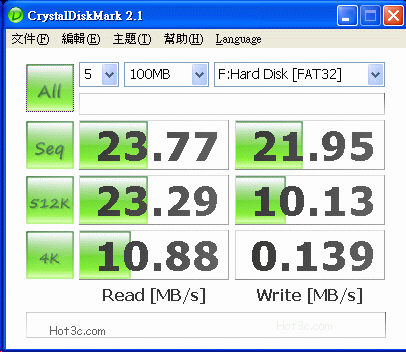

我們先以一張 SDHC 插入 CR-9000 的 SD1 插槽，直接將 CR-9000 連接到主機板的 SATA 介面進行測試。
實測可達將近 24MB/sec 讀、22MB/sec 寫的速率:

一張 SDHC 的 CR-9000

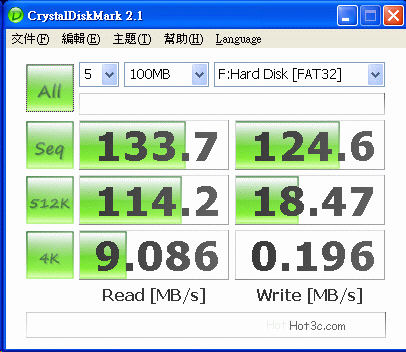

接下來，將六張記憶卡全部插滿，看到了驚人的 133.7MB/sec 讀取速率，寫入速率也達 124.6MB/sec。
這個數據是一張 SDHC 的 5.7x 左右！雖然沒有達到六倍整，但也是令人相當滿意的速度了。容量則是
23.4GB，剛好是單張 4GB SDHC 的六倍整！

六張 SDHC 的 CR-9000

###

更多實測

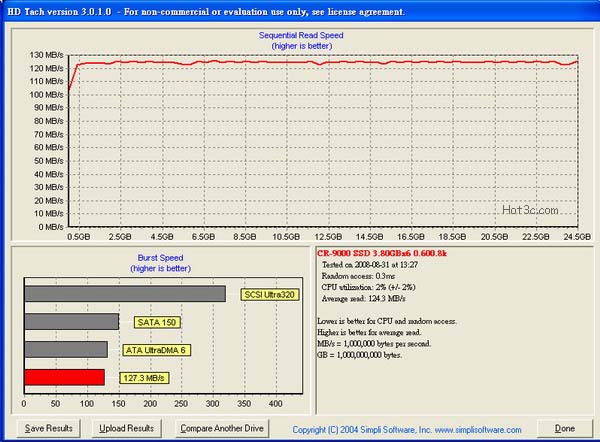

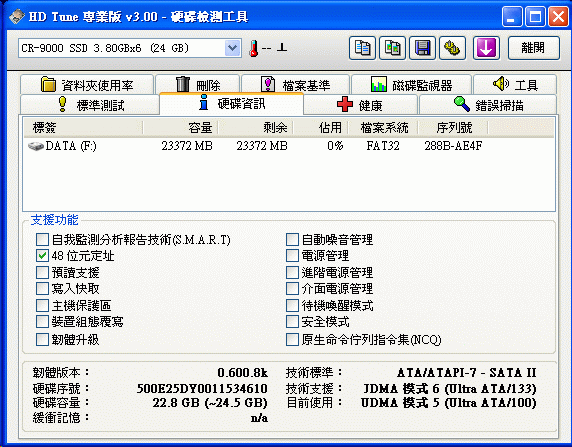

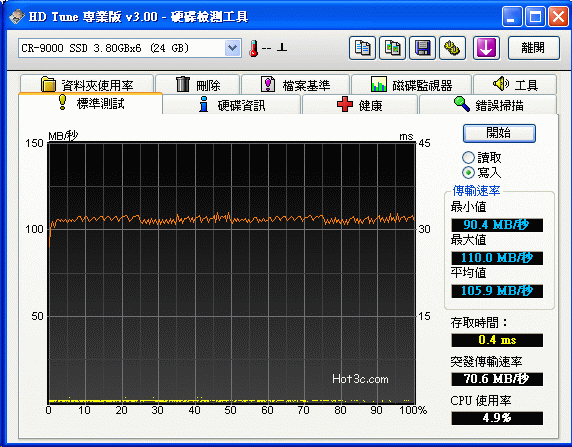

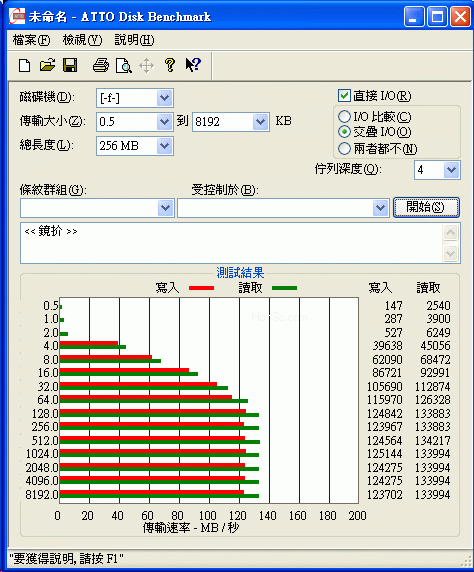

以下則是使用其他軟體進行實測，包括 ATTO Disk Bench, HDTune, HDTach。使用 HDTune與 HDTach 測試可發現，
這款 SSD 不管硬碟開頭或結尾處的效能表現均相當一致。不像硬碟有內外圈存取速率差異。此外，
平均存取時間也只有 0.3~0.4ms，這是傳統硬碟無法達到的境界。

###

結論

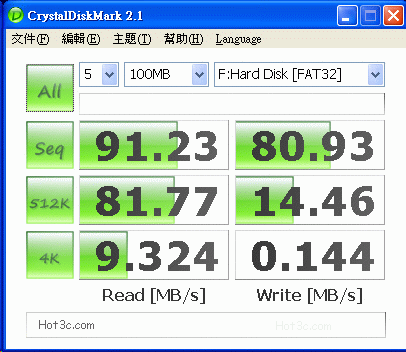

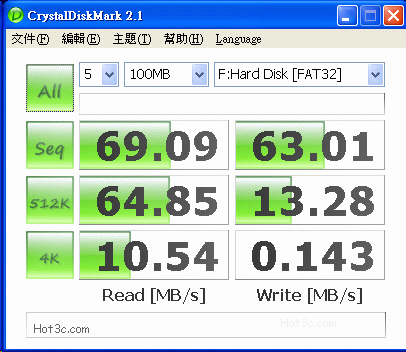

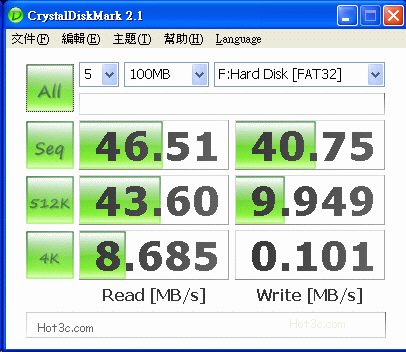

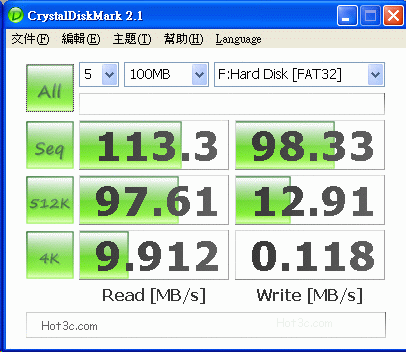

以下分別是搭載 1~6 張 SDHC 記憶卡時的實測數據，可看到幾乎就是倍數成長，這正是 RAID 0 串接的加速效能:

• 1張 SDHC

• 2張 SDHC

• 3張 SDHC

• 4張 SDHC

• 5張 SDHC

• 6張 SDHC




不過要提醒網友的是，使用 CR-9000需注意:

• 若要使用多張記憶卡組成 SSD，最好這些記憶卡都有一致的規格(容量、速率)，否則容量會以
  最低容量的那張卡為基礎計算倍數，速率也可能受到低速卡的拖累。

• 若要將 CR-9000 當成系統硬碟使用，最好搭載高速的 SDHC記憶卡使用。一般市售的低價 MLC SDHC，
  寫入速率可能只有 2~3MB/sec，即使乘以六倍也只有 12~18MB/sec，還是比傳統 2.5吋硬碟慢許多，
  這時候硬要執行 Windows 作業系統可能是龜速運作。

• CR-9000 是採用 RAID 0 方式串接記憶卡。RAID 0 原本就有使用上的風險，並沒有任何資料驗證、
  備份機制，因此如果不幸某張記憶卡存取出問題時，整個 SSD 上所有資料有可能全數毀損。因此
  重要資料還是必須隨時備份以免遭受不測。


###
