WD My Book 外接硬碟實測

分類: 儲存 測試報導   6/17/2008   編輯部


時尚外型、兼具內涵的 WD My Book 系列外接硬碟



WD 在今年正式進軍桌上型外接硬碟市場,一舉推出了多款 My Book 時尚外型的外接硬碟
(參考: [WD 推出時尚外型 My Book 外接硬碟]。一反過去
電腦週邊四四方方死死板板的造型,這幾款外接硬碟正如其名,宛如書本,放在桌面不僅是電腦器材同時
也是高雅的擺設。我們借測的是 750GB的 Essential Edition 基本款(僅 USB 2.0介面),
以及 500GB 的 Studio Edition 進階版 (提供 USB 2.0, eSATA, 1394a/b 介面)。750GB 是黑色鏡面外觀,
500GB 則是 銀色霧面外觀。

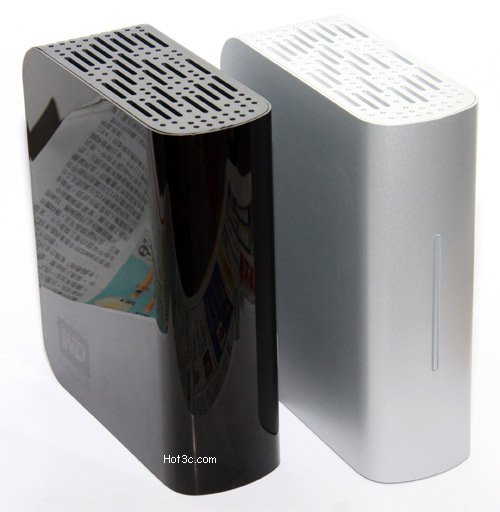

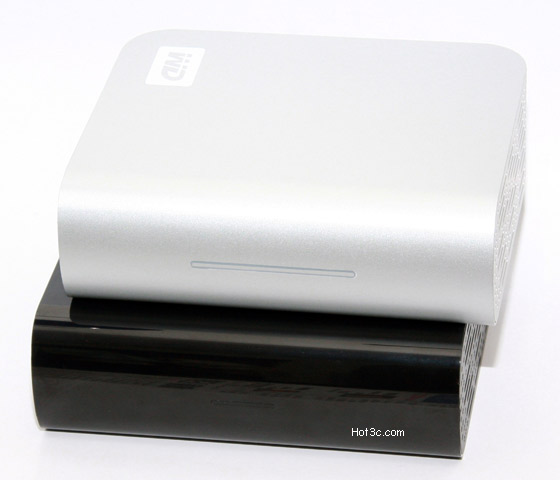

以下是這兩款外接硬碟面面觀。這系列產品在外觀上看不到任何一顆螺絲,而圓滑修邊,
緩和了電腦產品的陽剛之氣。由於 My Book 產品並沒有內建小型散熱風扇,因此可看到四周佈滿散
藝術造型的散熱孔。

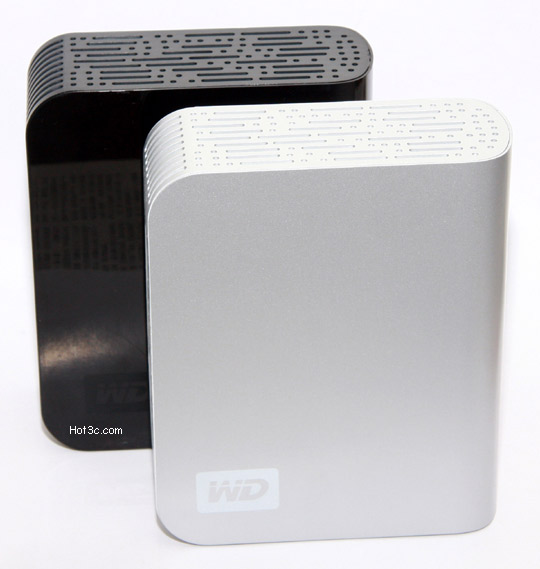

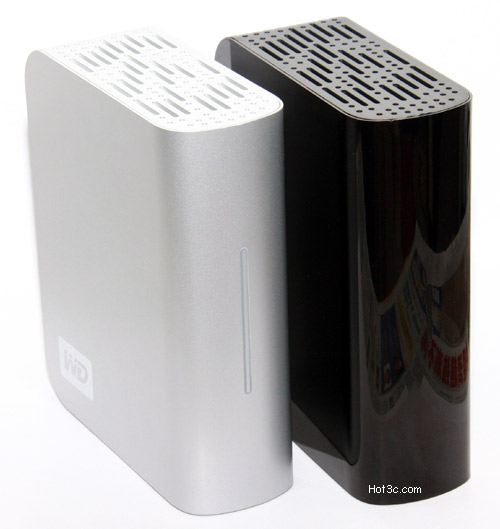

[WD] WD My Book 外接硬碟實測
銀色: Studio 版 500GB
黑色: Essential 版 750GB


[WD] WD My Book 外接硬碟實測
銀色: Studio 版 500GB
黑色: Essential 版 750GB


[WD] WD My Book 外接硬碟實測
銀色: Studio 版 500GB
黑色: Essential 版 750GB


[WD] WD My Book 外接硬碟實測
銀色: Studio 版 500GB
黑色: Essential 版 750GB


[WD] WD My Book 外接硬碟實測
銀色: Studio 版 500GB
黑色: Essential 版 750GB

###

規格與介面

My Book Studio Edition 進階版



My Book Studio Edition 進階版支援了所有外接式裝置可能使用的介面: USB, eSATA, IEEE 1394,而且
其中的 1394還包括了高速的 1394b(FireWire 800),當然也與 Mac 電腦相容。

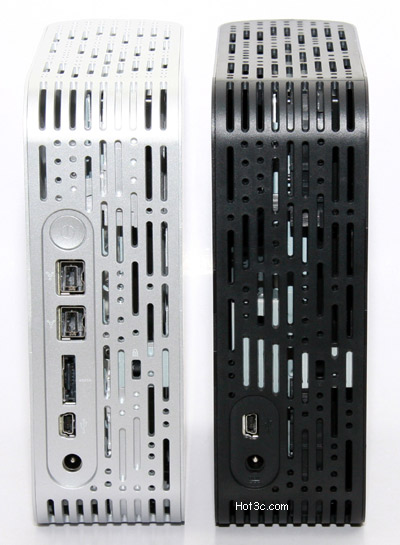

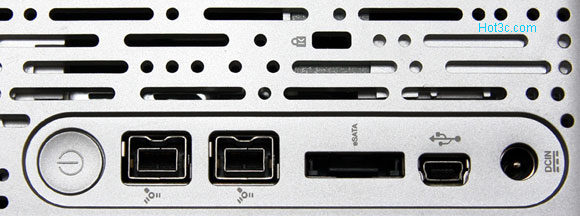

下圖中可看到有兩個 1394 port, 還有 Kensington 安全鎖孔,可用額外的纜線鏈住防止被順手牽羊。

[WD] WD My Book 外接硬碟實測

此款產品基本規格如下:

  • 傳輸介面: USB 2.0, eSATA 3Gb/s, IEEE 1394 a/b (FireWire 400/800)
  • 硬碟容量: 1TB, 750GB, 500GB, 320GB (HFS+ 預先格式化)
  • 機身尺寸: 16.6 x 13.7 x 5.4cm
  • 機身重量: 1.17kg
  • 標準配件: 變壓器(12V DC), USB 傳輸線, IEEE 1394a 傳輸線, IEEE 1394b 傳輸線
  • 作業系統: Windows 2000/XP/Vista, Mac OS X 10.4.8 或以上

[WD] WD My Book 外接硬碟實測

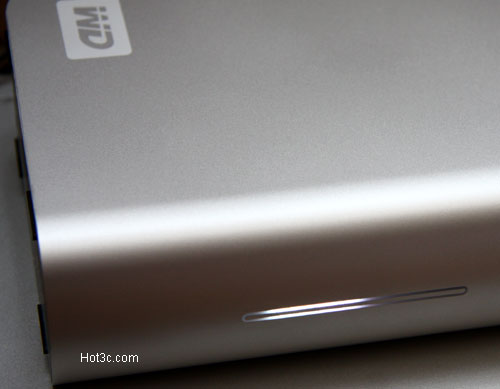

此款硬碟也提供電源開關,可以隨時開關電力。操作時,機身前方會有顯示燈號。如果是在
讀取硬碟狀態,燈號就會如同雷達巡航方式來回閃動,讓用戶瞭解工作狀態。如果待機超過十分鐘,
此款硬碟也會自動進入待命狀態以節省電力。


此外,這部硬碟內建了Safe Shutdown 功能,可隨電腦自動打開和關閉,而且能確保資料寫入完畢後再斷電。


不過要注意的是,這部硬碟出貨時並沒有提供 eSATA 連接線,想使用 eSATA 功能者需自行準備。

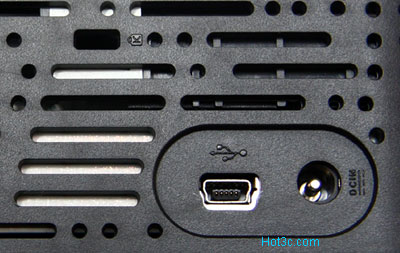

My Book Essential Edition 基本款



My Book Essential Edition 基本款與一般的外接式硬碟無異,都是提供標準的 USB 2.0 介面,
也提供 Kensington 安全鎖孔。但此版外接硬碟並沒有額外的電源開關,要關閉電源只能拔掉電源線。此款產品基本規格如下:

[WD] WD My Book 外接硬碟實測

  • 傳輸介面: USB 2.0
  • 硬碟容量: 1TB, 750GB, 500GB, 320GB, 160GB (FAT32 預先格式化)
  • 機身尺寸: 16.6 x 13.7 x 5.4cm
  • 機身重量: 1.15kg
  • 標準配件: 變壓器(12V DC), USB 傳輸線
  • 作業系統: Windows 2000/XP/Vista, Mac OS X 10.4.8 或以上

[WD] WD My Book 外接硬碟實測

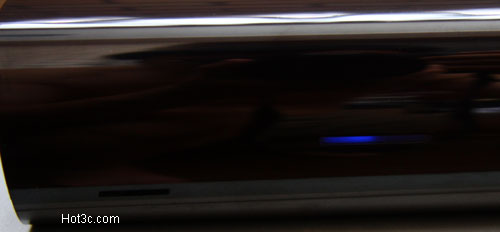

這部硬碟也內建了Safe Shutdown 功能自動開啟或斷電功能。機身前方也有藍色燈號顯示使用狀態。


###

測試說明


以下我們將對這兩款硬碟進行實測,測試的平台是使用華碩 P5B 主機板,搭載 Core 2 Duo E6600, 2GB DDR II。
P5B 使用 Intel P965晶片組 (ICH8),板上直接提供 eSATA 插槽。不過這個 eSATA 怪怪的,
不曉得是筆者的個別問題還是普遍現象,一直無法正常工作。我們只好找來另外一個 PCI Express
的 eSATA 界面卡,不過剛好使用的控制晶片與 P5B 使用的 eSATA 晶片相同,都是 JMB36X:

[WD] WD My Book 外接硬碟實測

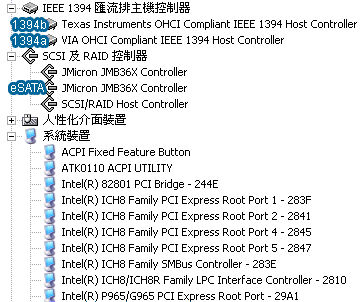

另外我們也找來兩張 1394界面卡,一張是 1394b,使用 TI 晶片。另外一張則是 1394a Combo 卡,
1394 部分是使用 VIA 晶片。如上圖所示。


在軟體方面,我們將使用四個軟體: FDBench, HDTune, HDTach 以及 Atto Disk Benchmark 分別進行測試。
測試平台則使用一般的 Windows XP。雖然 Windows 2000 系統下測試出來的數據會比較漂亮,
但目前大部分消費用戶的 Windows 平台還是以 XP 為主。


因此以下我們將直接展示測試結果,分為五個部份來呈現:

  1. My Book Essential Edition USB 2.0 實測
  2. My Book Studio Edition USB 2.0 實測
  3. My Book Studio Edition IEEE 1394a (FireWire 400) 實測
  4. My Book Studio Edition IEEE 1394b (FireWire 800) 實測
  5. My Book Studio Edition eSATA 實測

每部分都將提供 FDBench, HDTune, HDTach 以及 Atto 的實測圖表。

###

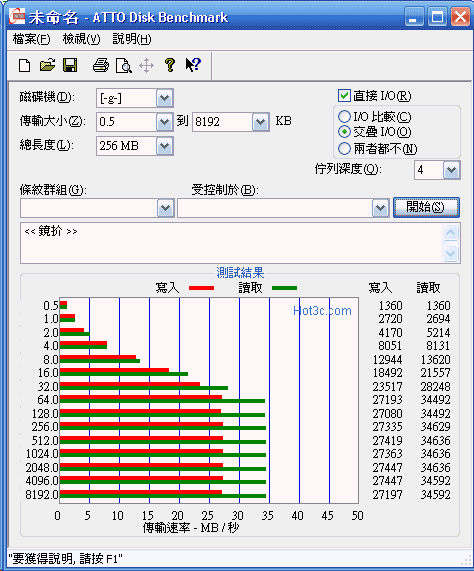

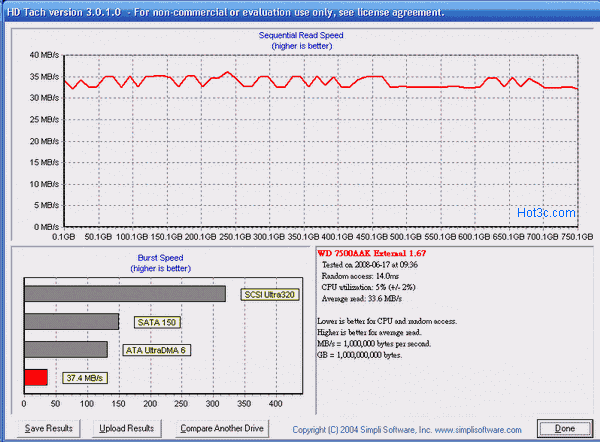

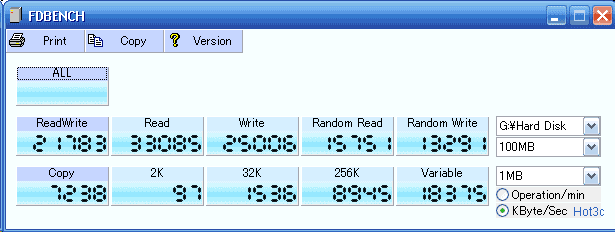

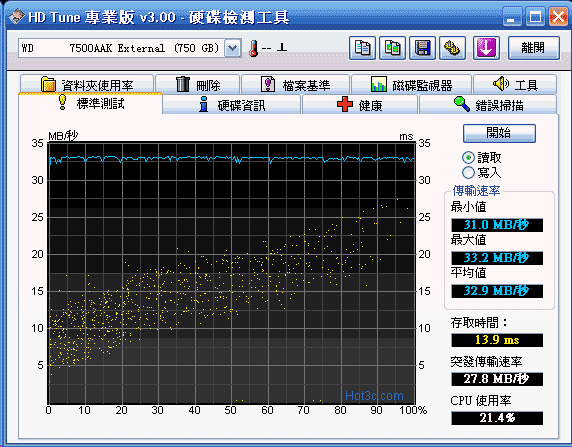

實測#1: My Book Essential Edition USB 2.0


由以下四個測試可看出,這款 750GB USB 2.0 外接式硬碟讀取速率約為 33MB/sec,寫入速率則約
25-27MB/sec。表現與一般 USB 2.0 外接硬碟沒有太大差異。硬碟的效能全都被 USB 2.0 介面限制了。


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測

###

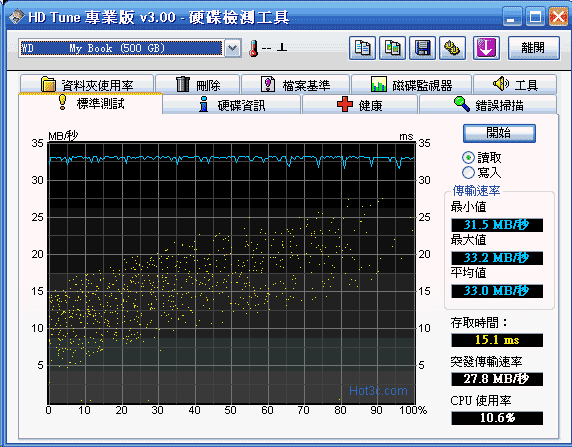

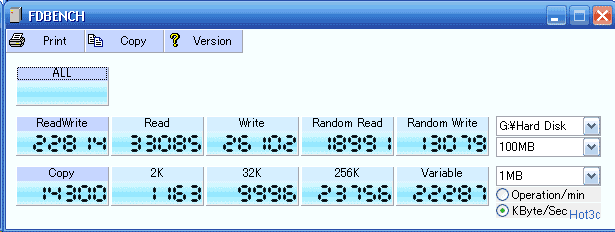

實測#2: My Book Studio Edition USB 2.0


由以下四個測試可看出,這款 500GB USB 2.0 外接式硬碟讀取速率約為 33MB/sec,寫入速率則約
26-27MB/sec,與前一頁 Essential 表現幾乎相同。硬碟效能也同樣被 USB 2.0 介面限制。


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測

###

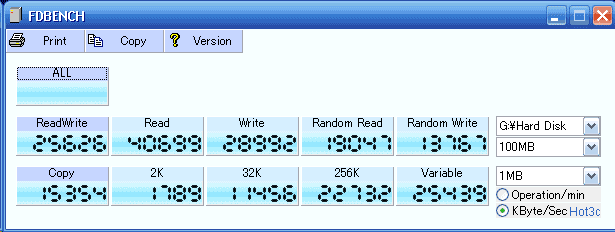

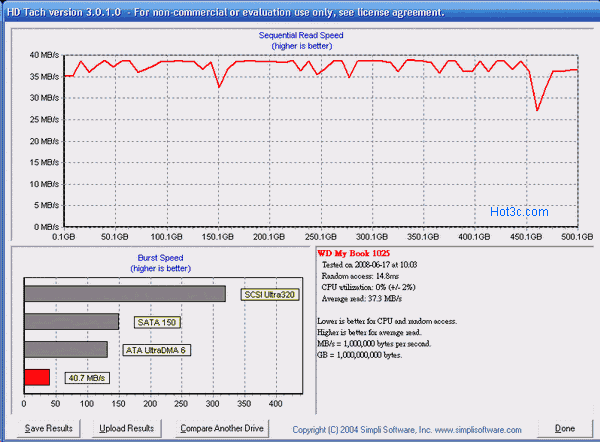

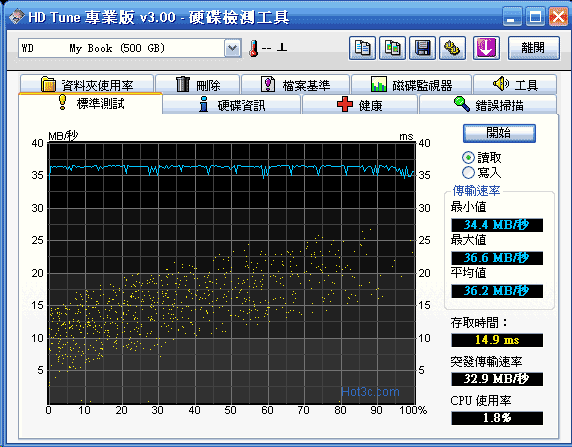

實測#3: My Book Studio Edition IEEE 1394a


IEEE 1394a 的理論速度 400Mbps,看起來好像比 USB 2.0 的 480Mbps 差。不過,1394 由於架構不同,
實際表現時反而會比 USB 2.0 好些。從下面的實測速度就可看出。讀取速率可達約 36-40MB/sec,
不過寫入表現則與 USB 2.0 差不多。最後一項的 Atto Disk Bench 測試,可能是筆者 1394a 界面卡的問題,
一直無法完成測試,因此暫時就無法提供數據了。


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測

###

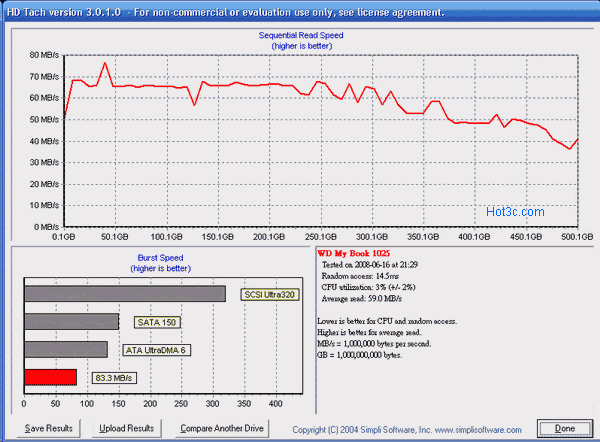

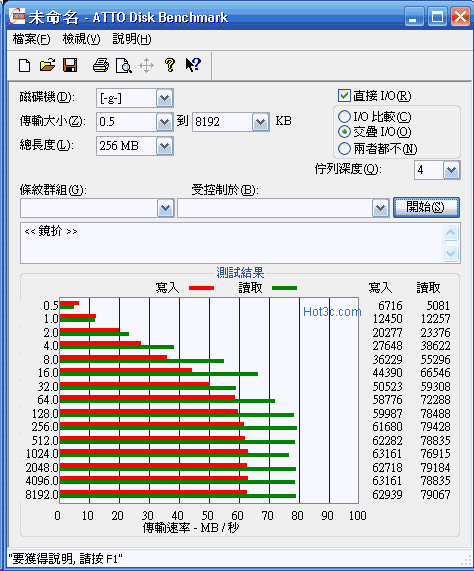

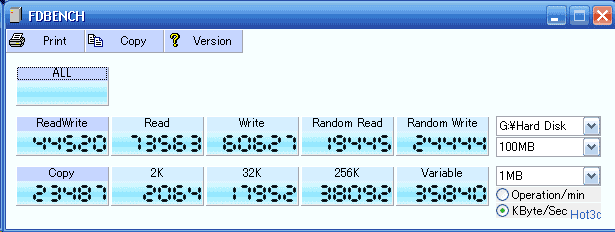

實測#4: My Book Studio Edition IEEE 1394b


IEEE 1394b 的理論速度 800Mbps,雖然比 SATA 的 3Gb/s 差了很多,不過用於外接裝置,
則至少可以比 USB 2.0 或 1394a 高出幾乎一倍的理論速度。
在實測時,我們也發現 1394b 的確有不錯的表現。讀取速率可達約 73-79MB/sec,
寫入表現也可達 60-63MB/sec,真的比 USB 2.0 快了一倍以上!


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測

###

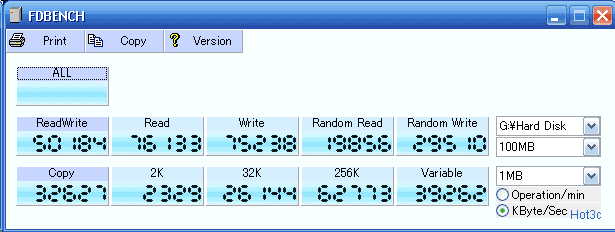

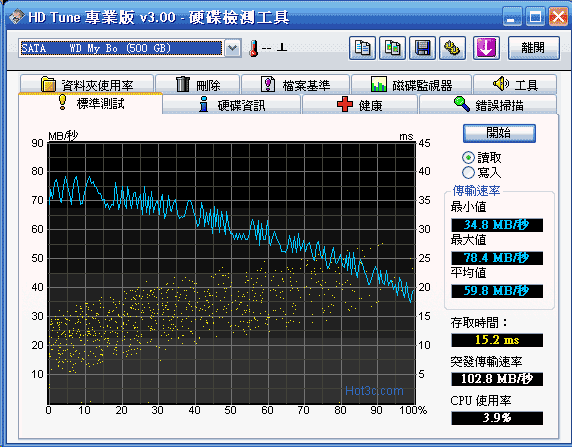

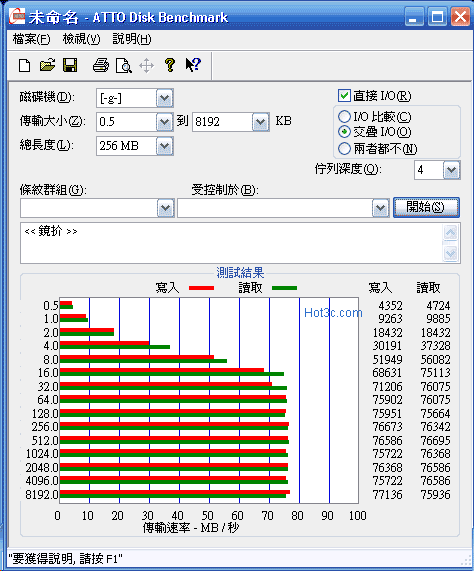

實測#5: My Book Studio Edition IEEE eSATA


eSATA 理論速度 3Gb/s,不過一般外接裝置當然很難達到這樣的理論值。
實測時,我們發現 eSATA 介面的讀、寫速度相當一致,
都可達約 75-76MB/sec,不像 1394 或 USB 2.0 的讀取速度通常比寫入速度高出一截。

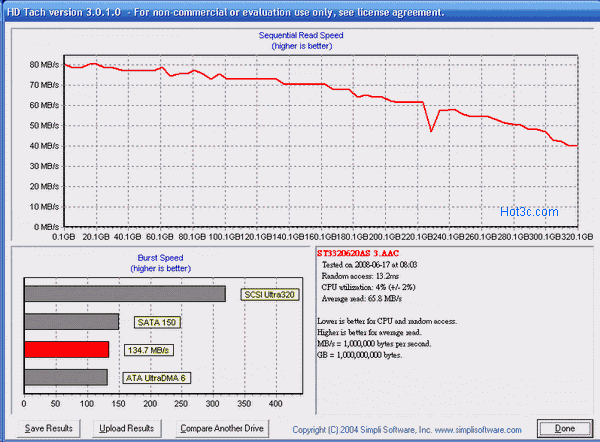

甚至,在 HDTach 測試時,eSATA 介面 burst 測試終於突破 133MB/s,不再永遠是圖表
的最後一名了(超越了 UltraDMA 6)。


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測


[WD] WD My Book 外接硬碟實測

###

結論:



WD MyBook 系列流線的造型,徹底改觀了 3.5吋外接式硬碟的設計理念。也讓死板的電腦週邊
得以躍上時尚檯面。對於經濟考量的用戶,可以選擇 Essential 基本款,最高達 1TB 的超大容量,
應能滿足大部分用戶備份檔案的需求。


對於講求速度的進階玩家,eSATA 或 IEEE 1394 則是不可或缺的高速介面。WD MyBook Studio
也提供了高達 75MB/sec 的讀寫速率,讓用戶不用再侷限於 USB 2.0 瓶頸速度。目前市面上
1TB My Book Studio 價格約 9700台幣,1TB Essential 版則約 8000台幣。另外還有介於中間價位的
Home 版本,也支援 eSATA, 1394a,但不支援 1394b。

###
