監控錄影用 Vosonic GV6200

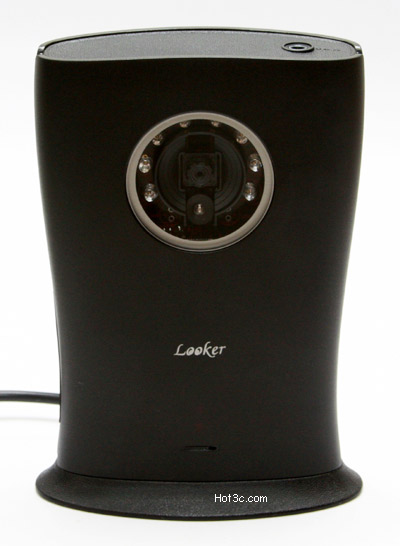

這款外觀像是一部小型無線基地台的 GV6200 攝影機，內建了 130萬畫素感光元件，
主要用途是長時間監控錄影用。最特殊的是，GV6200 內建 SD插槽，
錄影的內容可直接儲存在 SD/SDHC 記憶卡上，
而 MP4 高壓縮的格式也可以滿足長期錄影需求。我們先來看看 GV6200 規格:

• 感光元件: 1/3吋130萬畫素, 彩色CMOS
• 鏡頭: 可上下 70度手動轉動，紅外線 LED





• 錄影模式: 移動偵測錄影模式/持續錄影模式
• 錄影格式: MPEG-4 (.MP4), 最高640x480畫素, 20~30 fps (視記憶卡的速度而定)
• 單一檔案大小: 不超過為200MB或是30分鐘(超過後會另開檔案繼續儲存)
• 儲存媒體: SD/SDHC
• 數字面板: 七段四位數字顯示器
• 傳輸介面: USB 2.0
• 影像輸出: Video-Out (NTSC/PAL)
• 電力來源: 5V/2A DC-IN (另有內建鋰電，不使用紅外線時可持續 30分鐘)
• 外觀尺寸: 90x43x127mm


這些規格有幾個值得注意的重點:

• GV6200 一般操作需使用市電透過變壓器供電。

• GV6200 白天時可彩色錄影，夜間則有紅外線 LED光源(一組八個)，可錄製紅外線黑白影片。

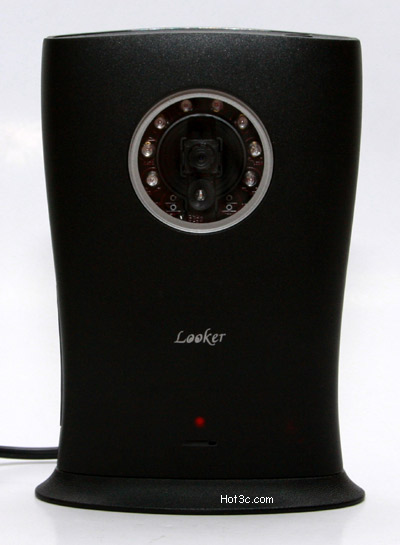

  GV6200 可發射紅外線光源，進行夜攝(黑白)

• GV6200 有內建鋰電池，但只是為了瞬間斷電時持續錄影使用(30分鐘)，且夜間攝影時將無法啟動紅外線。

• 雖然感光元件畫素達 130萬，不過最大只能錄製 640x480 影片。

• GV6200 並沒有 LCD面板，而是透過數字顯示器與燈號來顯示工作狀態。

• GV6200 可設定為移動偵測模式，在畫面有物體移動時才會自動開始錄影。

• 搭載的鏡頭為定焦鏡頭，但可手動調整鏡頭方向(上下 70度)。

• GV6200 有內建麥克風，同時可收錄聲音。

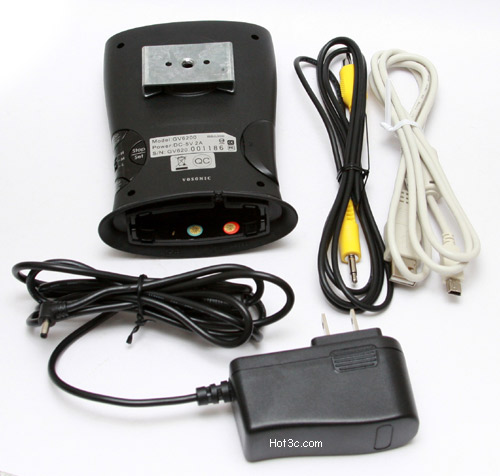

附有固定架可掛在牆上

###

簡易操作，隨插(電)隨用

GV6200 的設計就是插電後馬上就可使用，甚至連電源開關都省略了。機身只有簡單的
幾個按鍵，以及數字面板顯示與狀態燈號。

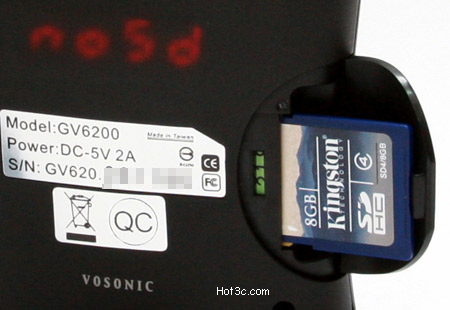

對用戶來說，只需準備好記憶卡插入 GV6200中，就可以讓 GV6200 立即運作。

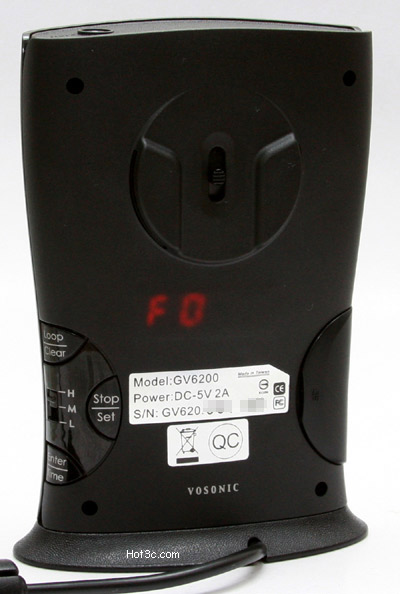

機身背面有一個 H/M/L 模式切換，這並不是指錄影品質，而是指偵測移動的靈敏度:

• H: 零敏度最高。其實就是無間斷的持續錄影。
• M: 中等靈敏度，有小型物體移動時便會開始錄影。
• L: 低靈敏度。只有大型物體移動時才會錄影。


開始錄影！

接上電源後，GV6200 會顯示 FO: 詢問用戶是否重新格式畫記憶卡，如果用戶都沒有任何按鍵回應
則會在幾秒鐘之後自行進入錄影狀態，數字面板會顯示目前正在錄製的段落數。要注意由於
GV6200 並不會把日期時間也直接 "打印" 在錄影畫面中，因此用戶最好先透過 Time 按鍵設定好機器的
正確日期時間，以方便日後才能從檔案的儲存時間來追蹤錄影畫面的確實時間。

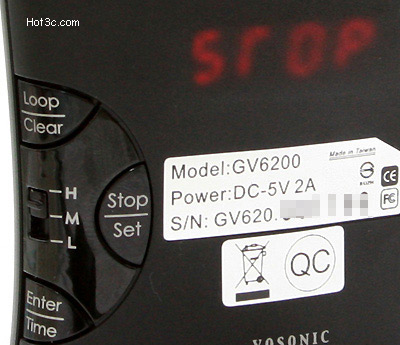

如果想停止錄影，只需按下 Stop/Set 鍵，面板便會顯示 STOP。按下 Enter 鍵則可繼續錄影，
也會看到計數器已經加一了，表示現在會開啟新檔繼續儲存，並不是接續在原來的檔案後面儲存。

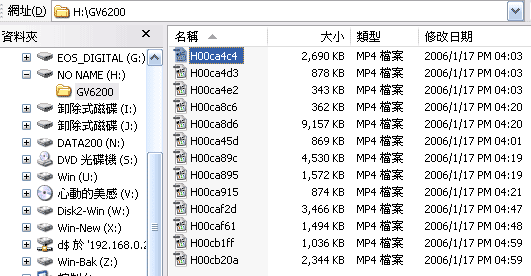

如果把記憶卡放入電腦中，便可發現在 GV6200 目錄下面將會有許多錄製的 MP4 檔案。

Loop 循環設定

GV6200 機身上有 Loop 循環錄影設定，這是類似錄影帶的循環錄影功能，在錄滿後
會重新回頭蓋過最先的檔案儲存。在 Loop 狀態時，計數器數字兩旁同時會顯示 ...，
如果沒看到 ... 表示是在不循環狀態，也就是錄滿記憶卡之後便會自動停止錄影。

上: 循環模式; 下:不循環

###

連接與輸出

GV6200 除了 SD/SDHC 記憶卡插槽外，還提供 USB 連接以及 TV-out 輸出能力。

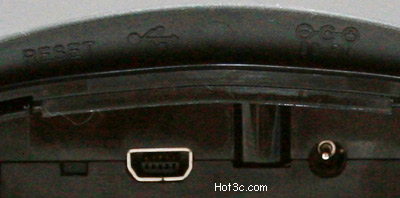

機底有 Reset, USB, DC-in

GV6200 本身其實也是一個讀卡機，因此使用 USB 連接電腦後，便會在 "我的電腦" 中
出現新的抽取式磁碟機圖示，此時用戶便可直接存取錄製在記憶卡上的檔案。GV6200 同時支援
Windows 以及 Mac OS X (Mac 需支援 Mass Storage Device)。

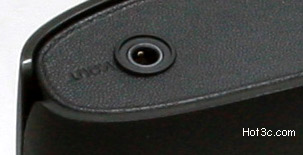

TV-out 插孔在機頂

在視訊輸出方面，GV6200 的 TV-out 則可直接連接到電視上，同時監控正在錄影的內容。
這也可以讓用戶在錄影前，先透過電視機調整鏡頭到正確的角度。用戶並可設定為 NTSC 或 PAL 模式。

###

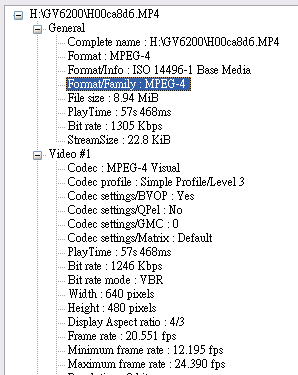

錄影檔案格式

GV6200 的錄影格式為 MEPG4 檔案(.MP4)，畫面大小為 640x480。但用戶並不能自行設定畫質，我們
實地使用的結果可發現影片 bitrate 在 700Kb/sec ~ 2Mb/sec 不等，視畫面複雜度而定，平均的
frame rate 大概是 20fps。因此每 GB 記憶卡將可儲存 1~3 小時長度影片。
但如果設定為 M 或 L 的感應啟動錄影模式，實際可持續錄製的時間將更長。

GV6200 內建了隱藏式麥克風，錄製時也可同時收錄聲音。GV6200 也支援 8GB SDHC 記憶卡。

此外，GV6200 每個錄製的檔案大小會受到 200MB 或 30分鐘長度的限制，超過這個限制後，
便會重新開啟新檔繼續儲存。這樣的好處是，可避免因為突然斷電而讓檔案錄製失敗甚至全部毀損(頂多只損失 30分鐘)，
而且用戶也可由檔案的日期時間快速尋找到某個時間點錄製的檔案。

錄影範圍

GV6200 白天的錄影範圍在 1~10公尺，紅外線涵蓋範圍則約三公尺，因此適合室內使用，若想用來
監控馬路上流動的車輛行人則清晰度會較不足。

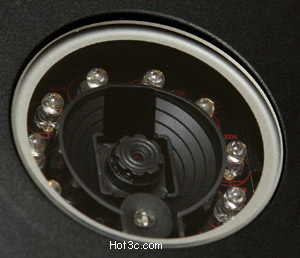

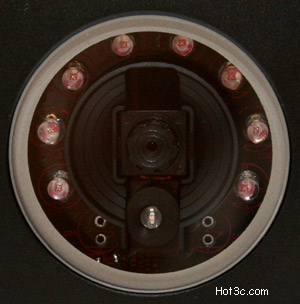

鏡頭四周有紅外線 LED

###

錄影拍攝實例

原廠也提供了 GV6200 拍攝實例可供網友參考畫質。可直接到下列網址下載原始拍攝影片:

• 拍攝實例 #1: http://postudio1.com/Vosonic/6200vedio/6200video01.rar

• 拍攝實例 #2: http://postudio1.com/Vosonic/6200vedio/6200video02.rar




###

結論: GV6200 優點與缺點

優點:

• 使用記憶卡儲存影片，瀏覽後製均相當方便。
• MP4 格式，同時滿足品質與檔案大小需求。
• 鏡頭可調整角度。
• 有移動偵測啟動錄影功能。
• 紅外線夜間錄影能力。
• 可同時收錄聲音。
• 附有固定架可掛在牆上使用。


缺點:

• 沒有 LCD 面板顯示，無法直接了解目前錄製長度、記憶卡狀態。
• 無法設定錄影品質。


###
